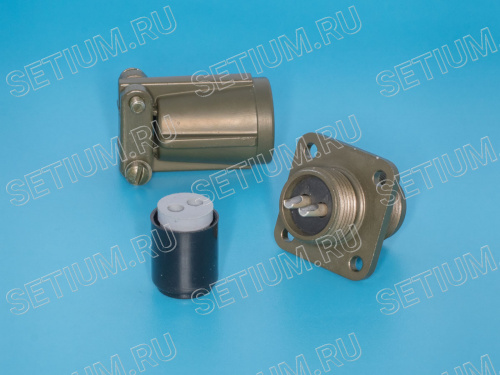

MS3100E-10SL-4P Разъём Amphenol серии MS 2 контакта, вилка на кабель, наружная резьба, с креплением на панель
Описание товара:
Индустриальный разъем Amphenol. Изготавливается по стандарту MIL-C-5015. Вилка на 2 контакта, на кабель, резьба внешняя..
Характеристики:
Производитель
Артикул товара (модель устройства)
MS3100E-10SL-4P
Код 1С
295-222
Разъём
MS
Тип контактов
вилка
Количество контактов
2
Материал контактов
латунь, покрытие: серебро
Наличие:
Доступно к заказу
25 шт
Забрать сейчас
0 шт
Через 2-3 дня
25 шт
Цена изделия:
От 1 шт
1817.00 руб / шт
От 10 шт
1738.00 руб / шт
В корзинуНаличие:
Доступно к заказу
25 шт
Забрать сейчас
0 шт
Через 2-3 дня
25 шт
Цена изделия:
От 1 шт
1817.00 руб / шт
От 10 шт
1738.00 руб / шт
Доставка по всей России
Любые способы оплаты
Магазин в центре Петербурга
Описание товара
Разъёмы серии MS производятся в соответствии со стандартом MIL-C-5015. MIL-C-5015 имеет резьбовые соединения с одношпоночным пазом, что обеспечивает простоту соединения. Корпус состоит из прочного цинкового сплава с покрытием из кадмия. Разъемы являются высокогерметичными и применяются для работы в сложных условиях окружающей среды. Контакты разъемов состоят из латуни с серебряным покрытием, что уменьшает количество потерь при передаче сигналов. Ресурс разъемов составляет около 500 циклов подключения/отключения.
| Тип разъема | A, дюймы | V, дюймы | М, мм | К, мм | L (max), мм | N, мм | R, мм | S, мм | O, мм |
| 10SL | 5/8-24 UNEF | 5/8-24 NEF | 13.89 | 1.98 | 54.07 | 21.97 | 18.25 | 25.68 | 20.62 |
| 12S | 3/4-20 UNEF | 11/16-24 NEF | 14.28 | 1.98 | 54.07 | 21.97 | 20.64 | 28.04 | 20.62 |
| 12 | 3/4-20 UNEF | 11/16-24 NEF | 19.05 | 1.98 | 55.90 | 21.97 | 20.64 | 28.04 | 20.62 |
| 14S | 7/8-20 UNEF | 3/4-20 UNEF | 14.28 | 1.98 | 55.90 | 25.15 | 23.02 | 30.43 | 23.82 |
| 14 | 7/8-20 UNEF | 3/4-20 UNEF | 19.05 | 1.98 | 64.41 | 25.15 | 23.02 | 30.43 | 23.82 |
| 16S | 1-20 UNEF | 7/8-20 UNEF | 14.28 | 1.98 | 55.90 | 28.45 | 24.61 | 26.97 | 32.82 |
| 16 | 1-20 UNEF | 7/8-20 UNEF | 19.05 | 3.17 | 64.41 | 28.45 | 24.61 | 26.97 | 32.82 |
| 18 | 1 1/8-18 UNEF | 1-20 UNEF | 19.05 | 3.17 | 65.94 | 30.76 | 26.99 | 30.17 | 35.08 |
| 20 | 1 1/4-18 UNEF | 1 1/8-18 NS | 19.05 | 3.17 | 67.41 | 37.29 | 29.37 | 33.32 | 38.38 |
| 22 | 1 3/8-18 UNEF | 1 1/4-18 NEF | 19.05 | 3.17 | 67.41 | 37.29 | 31.75 | 36.52 | 41.55 |
| 24 | 1 1/2-18 UNEF | 1 3/8-18 NEF | 20.64 | 3.17 | 73.28 | 44.45 | 34.92 | 39.67 | 44.73 |
| 28 | 1 3/4-18 UNS | 1 5/8-18 NEF | 20.64 | 3.17 | 73.28 | 44.45 | 39.69 | 46.02 | 51.08 |
| 32 | 2-18 UNS | 1 7/8-16UN | 22.22 | 3.17 | 74.75 | 52.22 | 44.45 | 53.0 | 57.15 |
| 36 | 2 1/4-16 UN | 2 1/16-16UN | 22.22 | 3.17 | 74.75 | 57.15 | 49.21 | 58.72 | 63.78 |
| 40 | 2 1/2-16 UN | 2 5/16-16 UN | 22.22 | 3.45 | 86.0 | 67.10 | 55.58 | 62.00 | 69.85 |

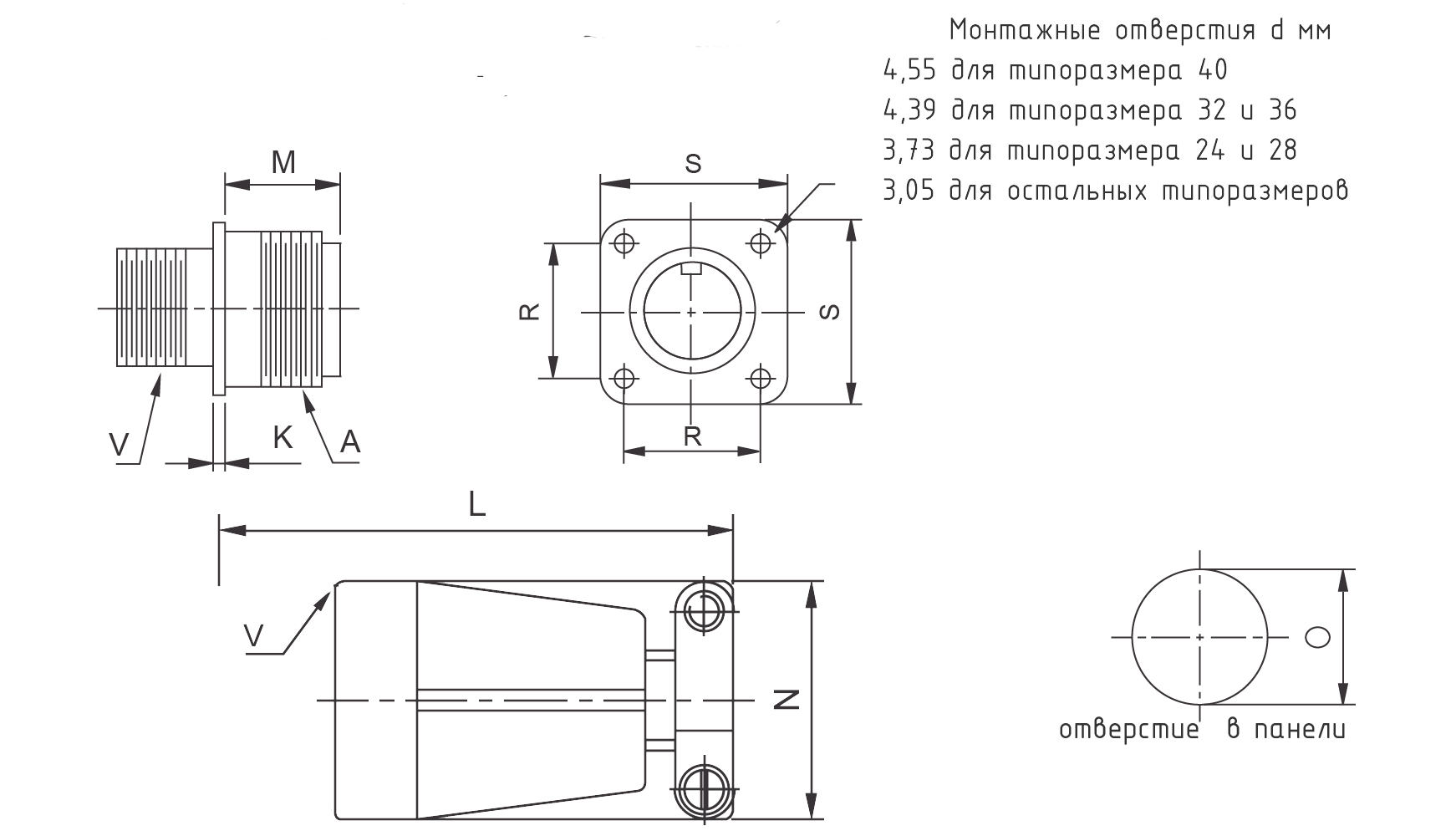

Схема изделия
Характеристики
| Файлы | ||
| Инструкция | Загрузить | |
| Инструкция | ||
| Все характеристики | ||
| Производитель | Amphenol | |
| Артикул товара (модель устройства) | MS3100E-10SL-4P | |
| Код 1С | 295-222 | |
| Разъём | MS | |
| Тип контактов | вилка | |
| Количество контактов | 2 | |
| Материал контактов | латунь, покрытие: серебро | |
| Материал корпуса | цинковый сплав, кадмиевое покрытие | |
| Материал изолятора | неопрен UL94 V-0 | |
| Ресурс | 500 циклов | |
| Допустимые температуры | от -55 до 125 °C | |
| Герметичность | IP67 | |
| Вес, кг | 0.0312 | |
| Тип соединения | резьбовое | |
| Артикулы изделия | MS3100E10SL4P | |
