На склад поступили коннекторы RJ
На склад поступили разъемы
экранированные и неэкранированные.
Разъемы для витой пары RJ (Registered Jack): виды и отличия
Разъемы серии RJ необходимы для функционирования компьютерных и телефонных сетей. Они бывают нескольких видов:
RJ-9 (4P4C)
RJ-11 (6P2C)
RJ-11 (6P4C)
RJ-12 (6P6C)
RJ-45 (8P8C)
RJ-50 (10P10C)
Контакты разъемов RJ подвергаются нагрузкам из-за периодических переключений и соединений. Следовательно, они подвержены износу, что может вызвать сбои в работе устройств. Золочение контактов повышает их проводимость, износостойкость, устойчивость к коррозии и к химическому разрушению даже при высоких температурах.
Предлагаемые нами разъемы RJ имеют корпус из прозрачного поликарбоната (UL94 V2) и контакты из фосфористой бронзы, покрытой золотом, толщиной от 3 мк до 50 мк
Разъемы RJ-9 (4P4C)
Используется для подключения трубок к телефонным аппаратам. Являются самыми малогабаритными из серии RJ, имеют четыре ламели и четыре контакта.
Покрытие золотом контактов в этих разъемах составляет 3 мк.
Разъемы RJ-11 и RJ-12 (RJ-25)
Используются в основном для подключения телефонных аппаратов. Различаются по количеству контактов – 2 (6P2C) или 4 (6P4C) у RJ-11, и 6 (6P6C) у RJ-12 (другое название - RJ-25). Подключаются телефонные аппараты с помощью 2-х,4-х или 6-ти жильного телефонного кабеля. Для монтажа разъемов RJ-11 также можно использовать двух парный UTP кабель «витая пара».
Покрытие золотом контактов в данных разъемах составляет 3 мк.
Разъемы RJ-45 (8P8C)
Разъемы данного типа используются для подключения сетевых устройств: компьютеров, коммутаторов, патч-панелей, розеток и т.д. Имеют 8 контактов (8P8C). Конструктивно различаются в зависимости от типа кабеля «витая пара», для которого они предназначены:
· RJ-45 для одножильного кабеля (solid), где проводник имеет цельную (монолитную) токопроводящую медную жилу. Используется, как правило, при прокладке магистральных линий и кабельных трасс.
· RJ-45 для многожильного кабеля (stranded), где проводник состоит из нескольких тонких медных жил, переплетенных между собой. Используются в основном для изготовления коммутационных шнуров (патч-кордов) для подключения или соединения активного и пассивного коммутационного оборудования.
· RJ-45 универсальные. Данные разъемы могут использоваться как с одножильным, так и с многожильным кабелем «витая пара» в силу конструктивной особенности контактов, имеющих 3 ножа.
Контакты данных разъемов имеют слой золочения, составляющий 15 мк
Внешне разъемы RJ-45 для разного типа кабеля «витая пара» ничем не отличаются. Различие в специальной конструкции ножей контактов, которые прорезают изоляцию кабеля.
Разъемы RJ-45 также бывают:

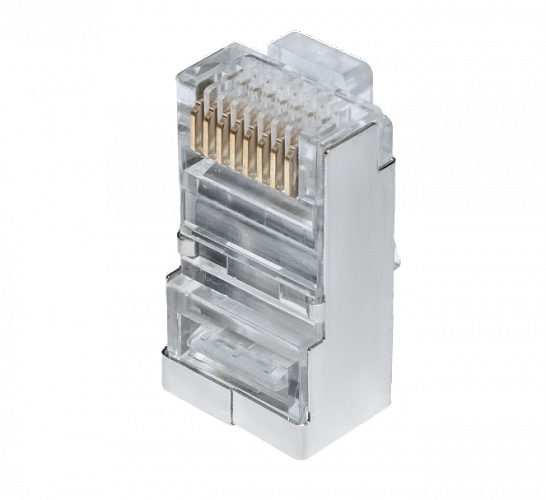

· Экранированные. Предназначены для экранированной FTP одножильной или многожильной «витой пары», категории 5е. У таких разъемов имеется защитный экран из тонкого металла от электромагнитных наводок и помех.
Золотое покрытие контактов у этих разъемов составляет 50 мк.
· Разъемы RJ-45 со вставкой. Вставка упрощает монтаж разъема на кабель.
Золотое покрытие контактов у разъемов RJ-45 со вставкой составляет 50 мк
· Разъемы RJ-45 со вставкой для «витой пары» 6 категории. Данные разъемы в основном применяются в сетях Gigabit Ethernet, где скорость передачи данных до 1Гбит/с.
Контакты данных разъемов имеют слой золочения, составляющий 50 мк
· Экранированные разъемы RJ-45 со вставкой, предназначенные для экранированной «витой пары» 6 категории.
Покрытие золотом контактов в данных разъемах составляет 50 мк.
Разъемы RJ-50 (10P10C)
Данные разъемы имеют десять контактов, используются для управления источниками бесперебойного питания, сканеров штрих кодов, в медицинской аппаратуре.
