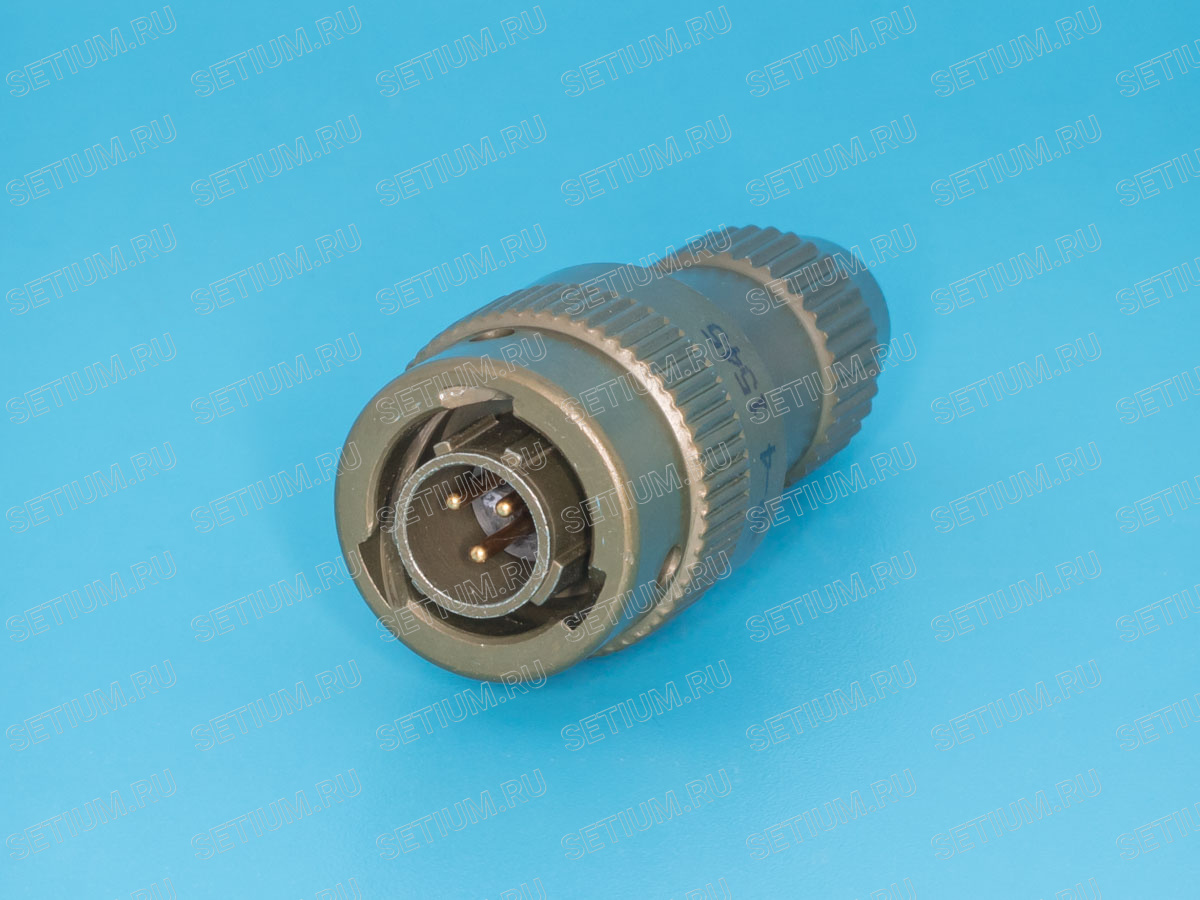

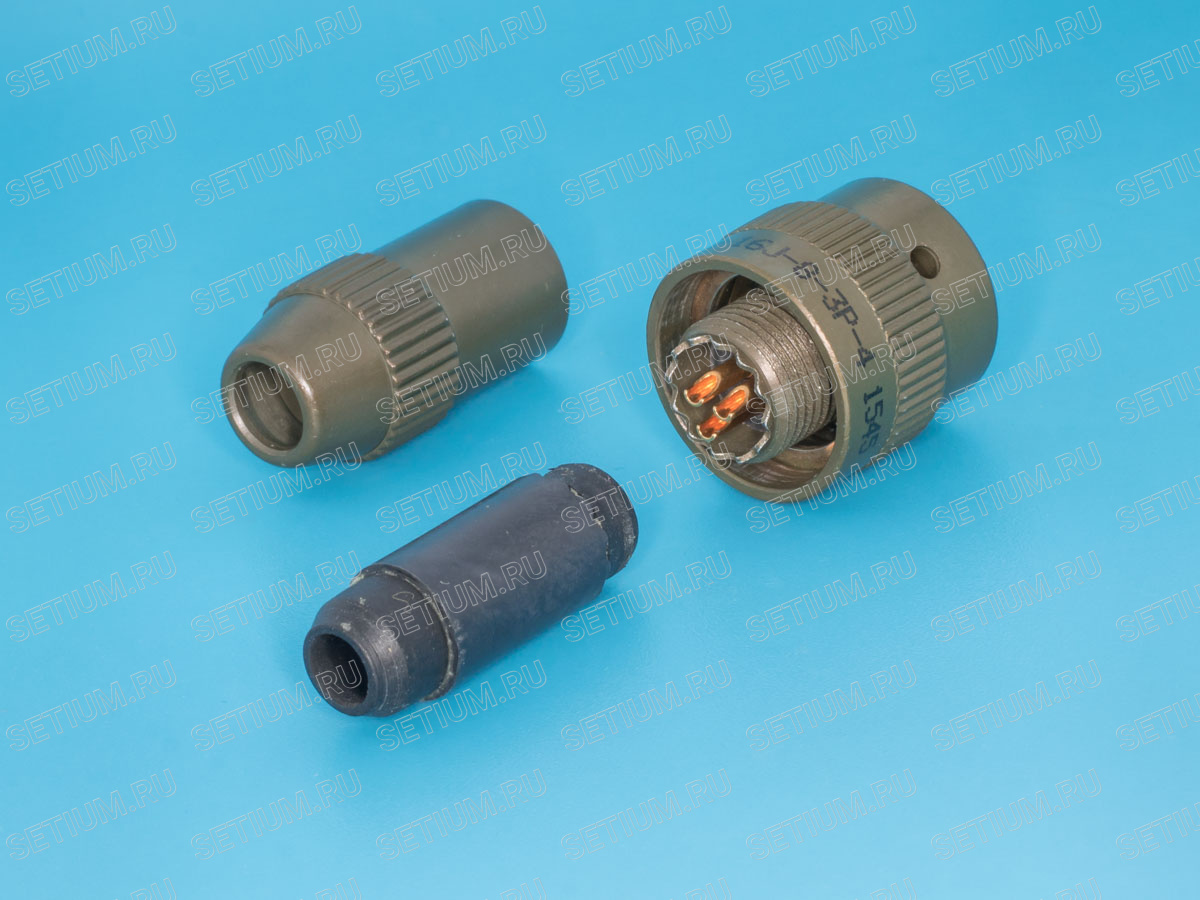

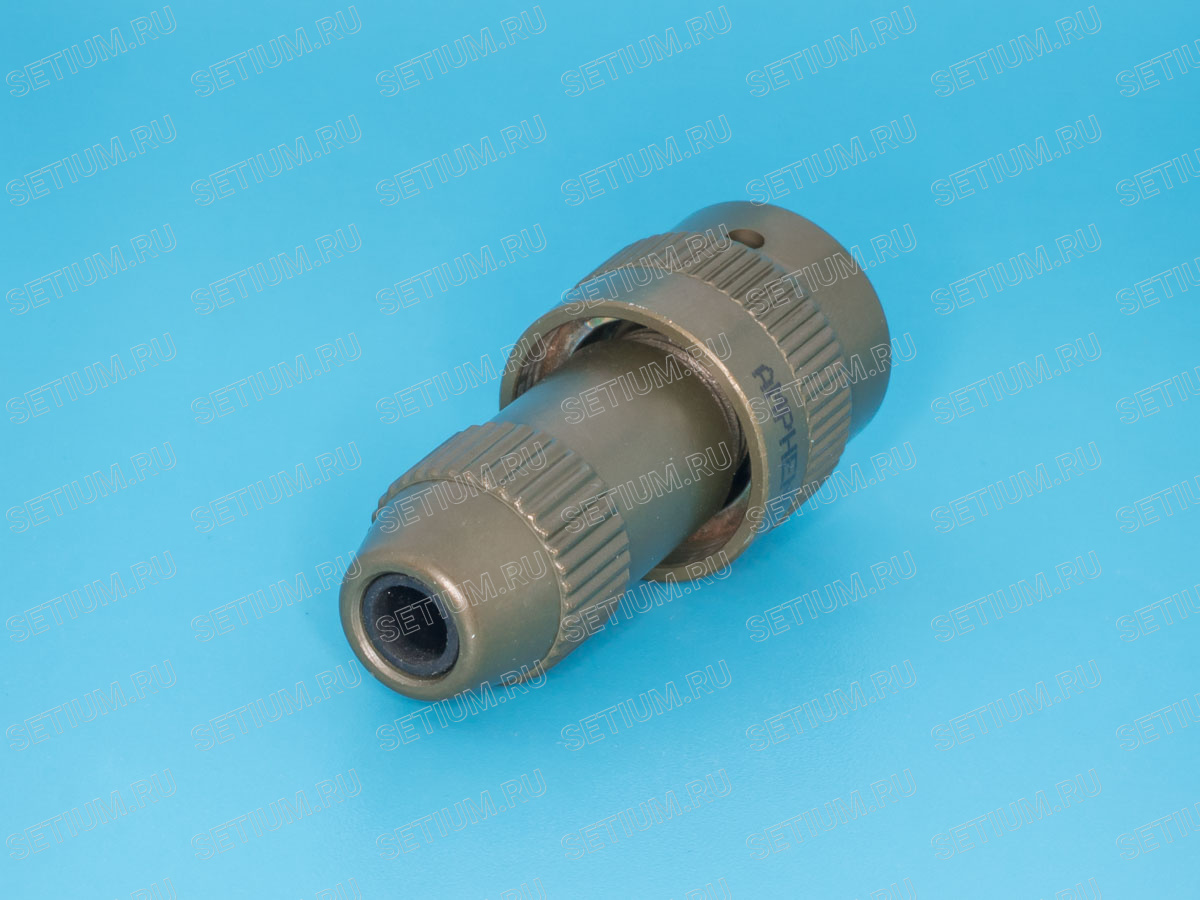

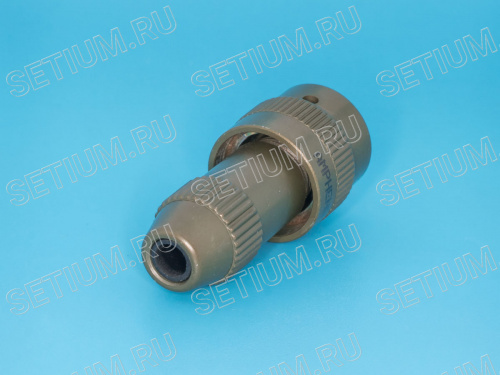

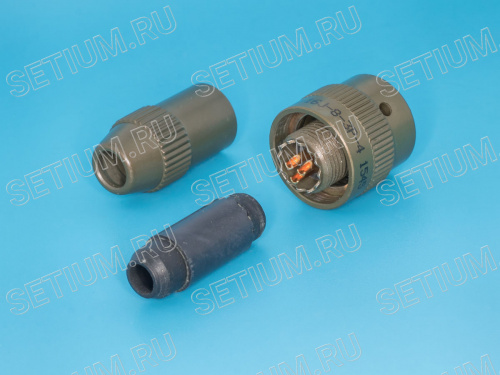

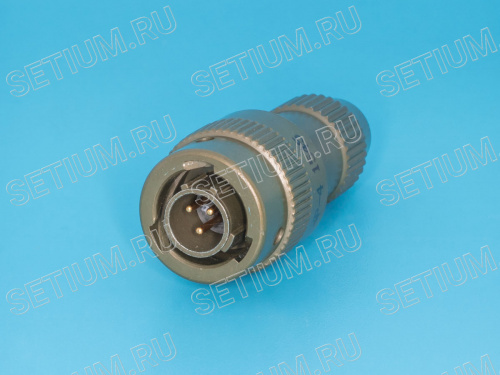

62IN-16J-8-3P Разъём Amphenol серии 62IN 3 контакта, вилка на кабель
Описание товара:
Индустриальные соединители Amphenol стандарта MIL-C-26482, с байонетным соединением. Вилка на 3 контакта на кабель.
Характеристики:
Производитель
Артикул товара (модель устройства)
62IN-16J-8-3P
Код 1С
295-192
Разъём
62IN
Тип контактов
вилка
Тип установки
на кабель
Количество контактов
3
Наличие:
Доступно к заказу
20 шт
Забрать сейчас
0 шт
Через 2-3 дня
20 шт
Цена изделия:
От 1 шт
3061.00 руб / шт
От 10 шт
2928.00 руб / шт
В корзинуНаличие:
Доступно к заказу
20 шт
Забрать сейчас
0 шт
Через 2-3 дня
20 шт
Цена изделия:
От 1 шт
3061.00 руб / шт
От 10 шт
2928.00 руб / шт
Доставка по всей России
Любые способы оплаты
Магазин в центре Петербурга
Описание товара
Разъёмы серии 62IN производятся в соответствии со стандартом MIL-C-26482, Series I. Разъемы являются высокогерметичными и применяются для работы в сложных условиях окружающей среды. Благодаря типу соединения «байонет» ответные части разъемов легко соединяются путем поворота одного разъема относительно другого. Контакты разъемов состоят из латуни с покрытием из золота, что уменьшает количество потерь при передаче сигналов.
Ресурс разъемов 62IN составляет около 500 циклов подключения/отключения.
| Тип разъема | X, дюйм | C, мм | L1, мм | L, мм | G, мм | Z min, мм | Z max, мм |
| 8 | 7/16-28 UNEF | 19.05 | 24.79 | 46.64 | 14.25 | 4.28 | 5.84 |
| 10 | 9/16-24NEF | 21.82 | 24.79 | 46.64 | 17.43 | 5.21 | 7.93 |
| 12 | 11/16-24 NEF | 26.19 | 24.79 | 49.20 | 20.60 | 8.59 | 11.23 |
| 14 | 13/16-20 UNEF | 29.36 | 24.79 | 54.28 | 23.78 | 10.57 | 13.69 |
| 16 | 15/16-20 UNEF | 32.54 | 24.79 | 59.36 | 26.95 | 13.97 | 15.65 |
| 18 | 11/16-18 NEF | 35.33 | 24.79 | 64.45 | 30.13 | 15.24 | 17.07 |
| 20 | 1 3/16-18 NEF | 38.89 | 26.79 | 70.05 | 33.30 | 16.13 | 18.98 |
| 22 | 1 5/16-18 NEF | 42.06 | 26.79 | 75.13 | 36.75 | 17.02 | 21.49 |
| 24 | 1 7/16-18 NEF | 45.14 | 26.79 | 76.25 | 39.61 | 18.80 | 22.71 |
Схема изделия
Характеристики
| Все характеристики | ||
| Производитель | Amphenol | |
| Артикул товара (модель устройства) | 62IN-16J-8-3P | |
| Код 1С | 295-192 | |
| Разъём | 62IN | |
| Тип контактов | вилка | |
| Тип установки | на кабель | |
| Количество контактов | 3 | |
| Материал контактов | латунь, покрытие: золото | |
| Материал корпуса | алюминиевый сплав, кадмиевое покрытие | |
| Материал изолятора | неопрен UL94 V-0 | |
| Ресурс | 500 циклов | |
| Допустимые температуры | от -55 до 125 °C | |
| Герметичность | IP67 | |
| Вес, кг | 0.03 | |
| Тип соединения | байонетное | |
| Артикулы изделия | 62IN16J83P 62GB-16J-8-3P 62IN 16J 8 3P MS 3116J-8-3P PT06J-8-3P | |
| Альтернативные названия | штыревой цилиндрический соединитель байонет 62IN16J83P Amphenol MIL-C-26482 Series_I Series_1 | |
Файлы
Схема изделия, 72.63 КБ
ЭлектроХарактеристики.pdf
Файлы, 781.68 КБ
62IN Series.pdf
Файлы, 481.45 КБ
