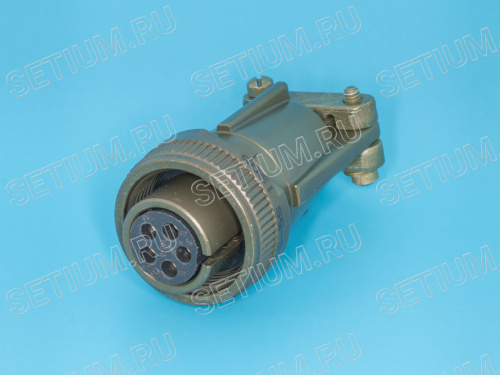

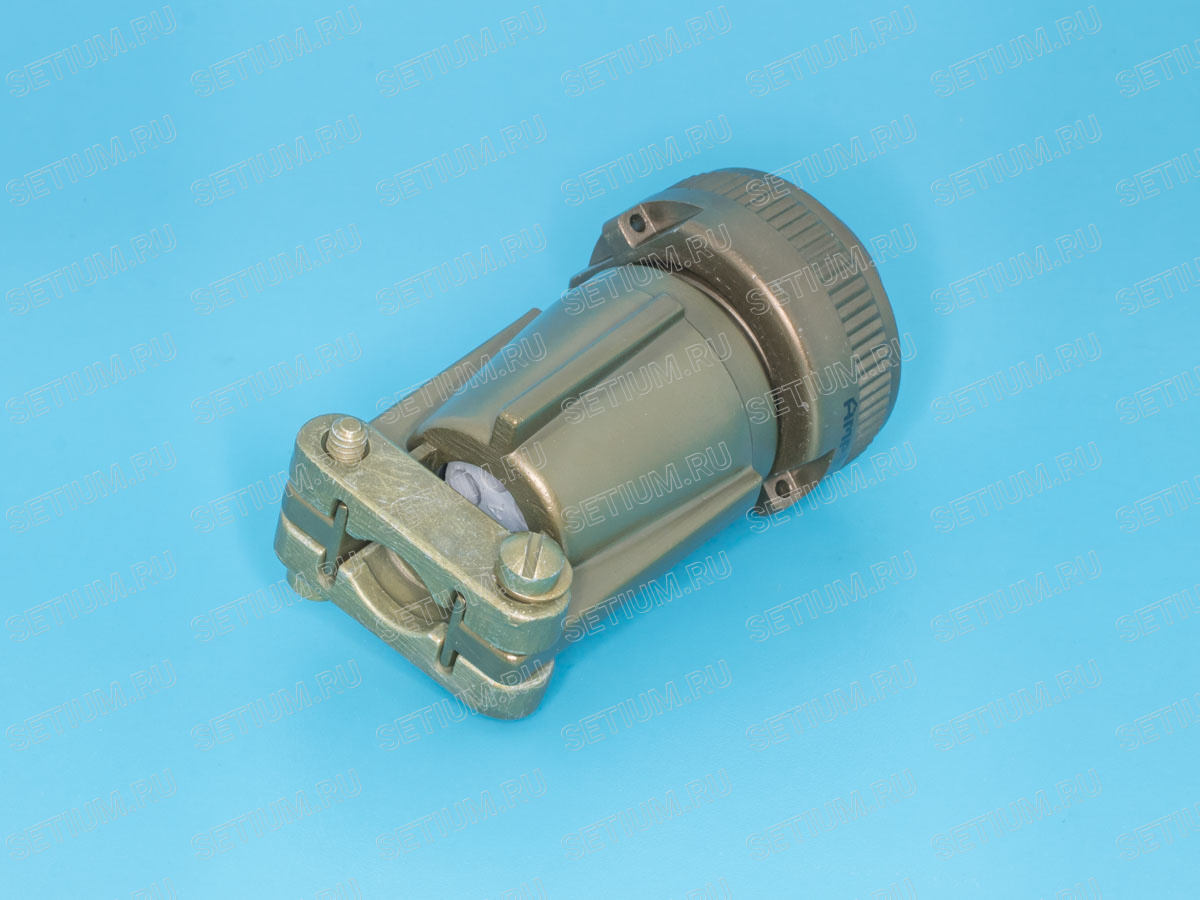

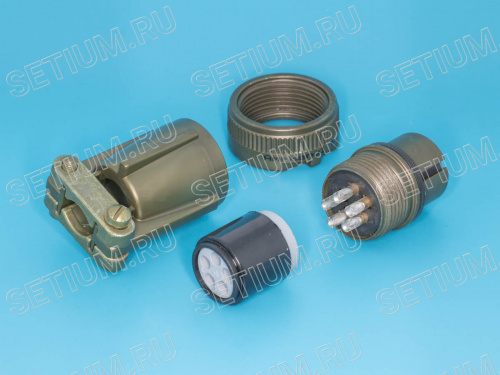

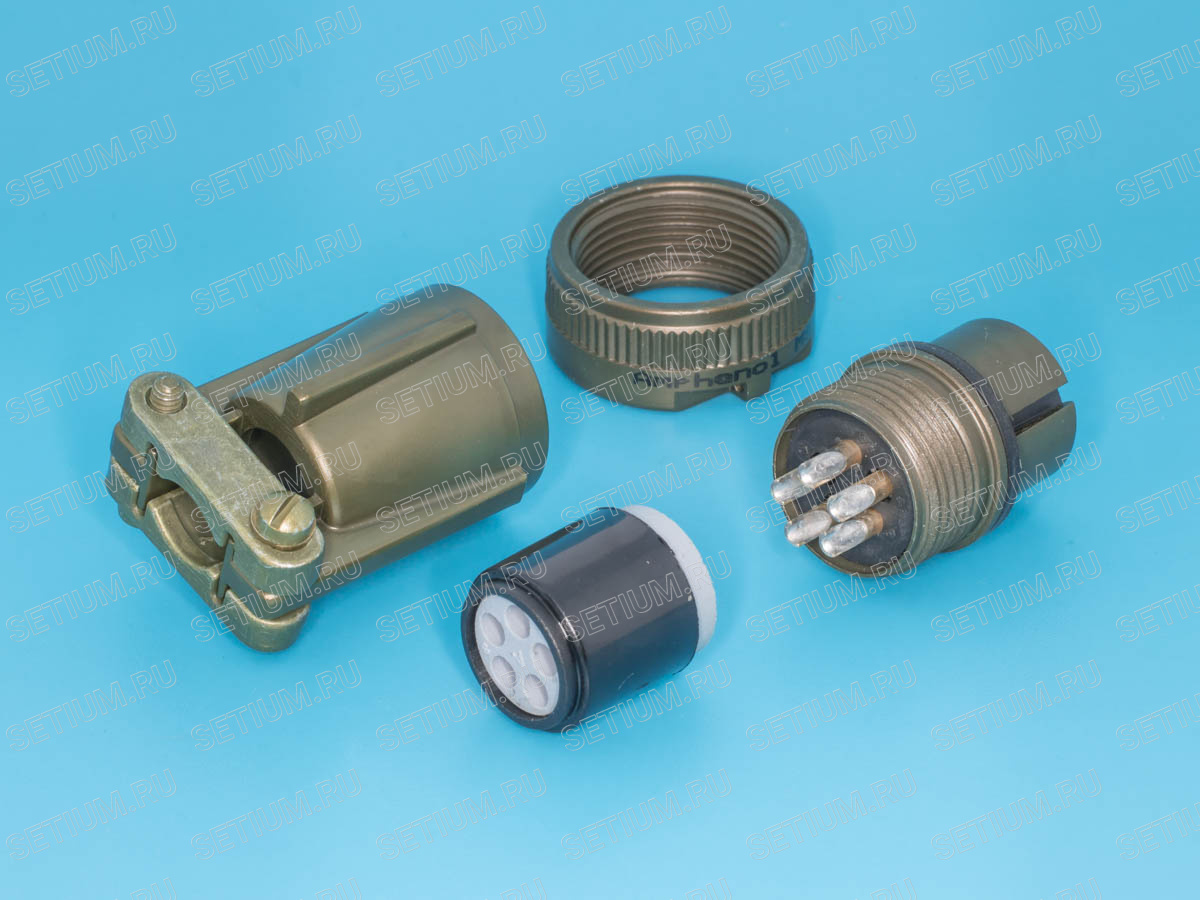

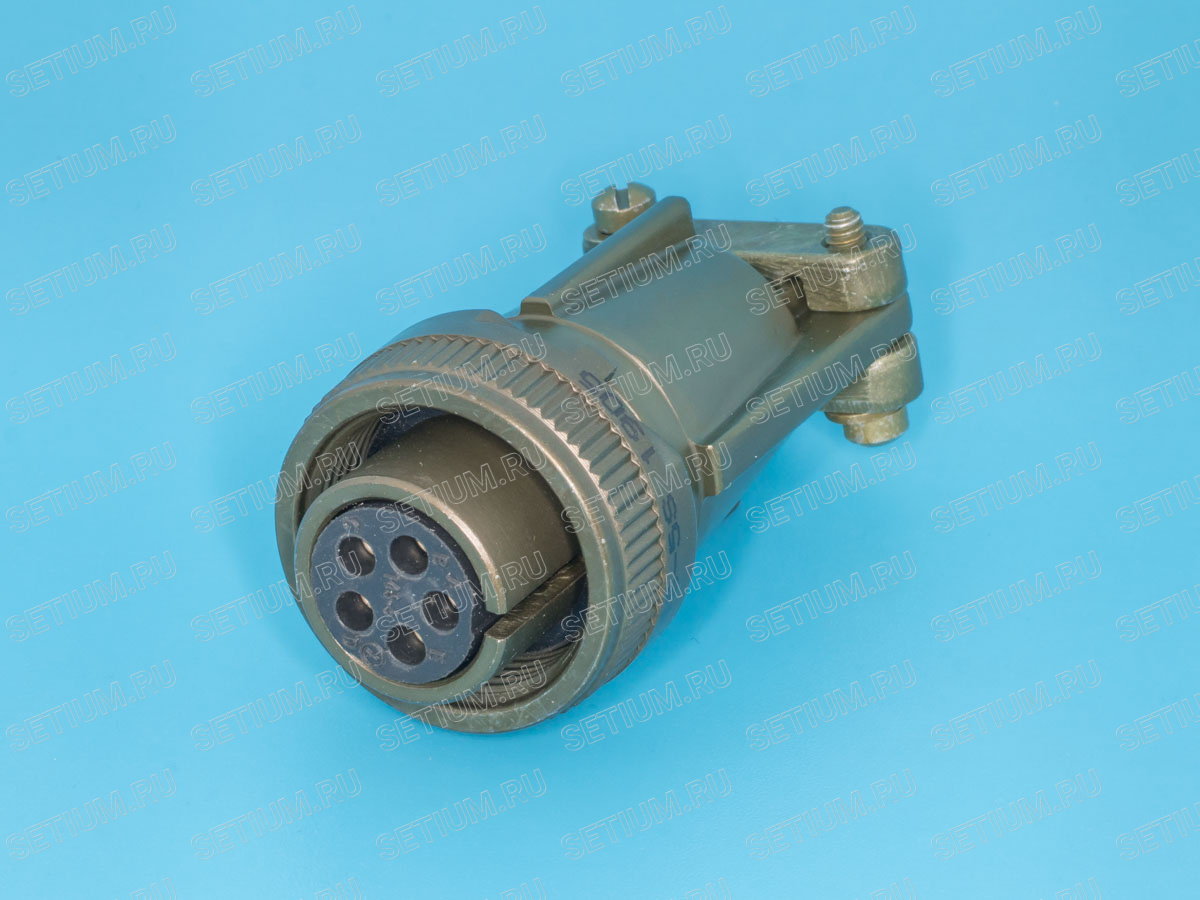

MS3106E-14S-5S Разъём Amphenol серии MS 5 контактов, гнездо на кабель
Описание товара:
Индустриальный разъем Amphenol. Изготавливается по стандарту MIL-C-5015. Розетка на 5 контактов, на кабель, резьба внутренняя.
Характеристики:
Производитель
Артикул товара (модель устройства)
MS3106E-14S-5S
Код 1С
295-008
Разъём
MS
Тип контактов
розетка
Тип установки
на кабель
Количество контактов
5
Наличие:
Доступно к заказу
48 шт
Забрать сейчас
0 шт
Через 2-3 дня
48 шт
Цена изделия:
От 1 шт
4138.00 руб / шт
От 10 шт
3958.00 руб / шт
В корзинуНаличие:
Доступно к заказу
48 шт
Забрать сейчас
0 шт
Через 2-3 дня
48 шт
Цена изделия:
От 1 шт
4138.00 руб / шт
От 10 шт
3958.00 руб / шт
Доставка по всей России
Любые способы оплаты
Магазин в центре Петербурга
Описание товара
Разъёмы серии MS производятся в соответствии со стандартом MIL-C-5015. MIL-C-5015 имеет резьбовые соединения с одношпоночным пазом, что обеспечивает простоту соединения. Корпус состоит из прочного цинкового сплава с покрытием из кадмия. Разъемы являются высокогерметичными и применяются для работы в сложных условиях окружающей среды. Контакты разъемов состоят из латуни с серебряным покрытием, что уменьшает количество потерь при передаче сигналов. Ресурс разъемов составляет около 500 циклов подключения/отключения.
| Тип разъема | A, дюймы | V, дюймы | L (max), мм | Q, мм | N, мм | |
| 10SL | 5/8-24 UNEF | 5/8-24 NEF | 54.07 | 19.05 | 21.97 | |
| 12S | 3/4-20 UNEF | 11/16-24 NEF | 54.07 | 19.84 | 21.97 | |
| 12 | 3/4-20 UNEF | 11/16-24 NEF | 55.90 | 19.84 | 21.97 | |
| 14S | 7/8-20 UNEF | 3/4-20 UNEF | 55.90 | 22.22 | 25.15 | |
| 14 | 7/8-20 UNEF | 3/4-20 UNEF | 64.41 | 22.22 | 25.15 | |
| 16S | 1-20 UNEF | 7/8-20 UNEF | 55.90 | 25.40 | 28.45 | |
| 16 | 1-20 UNEF | 7/8-20 UNEF | 64.41 | 25.40 | 28.45 | |
| 18 | 1 1/8-18 UNEF | 1-20 UNEF | 65.94 | 28.57 | 30.76 | |
| 20 | 1 1/4-18 UNEF | 1 1/8-18 NS | 67.41 | 31.75 | 37.29 | |
| 22 | 1 3/8-18 UNEF | 1 1/4-18 NEF | 67.41 | 34.92 | 37.29 | |
| 24 | 1 1/2-18 UNEF | 1 3/8-18 NEF | 73.28 | 38.10 | 44.45 | |
| 28 | 1 3/4-18 UNS | 1 5/8-18 NEF | 73.28 | 44.45 | 44.45 | |
| 32 | 2-18 UNS | 1 7/8-16UN | 74.75 | 51.75 | 52.22 | |
| 36 | 2 1/4-16 UN | 2 1/16-16UN | 74.75 | 57.15 | 57.15 | |
| 40 | 2 1/2-16 UN | 2 5/16-16 UN | 86.0 | 63.50 | 67.10 |
Схема изделия
Характеристики
| Все характеристики | ||
| Производитель | Amphenol | |
| Артикул товара (модель устройства) | MS3106E-14S-5S | |
| Код 1С | 295-008 | |
| Разъём | MS | |
| Тип контактов | розетка | |
| Тип установки | на кабель | |
| Количество контактов | 5 | |
| Материал контактов | латунь, покрытие: серебро | |
| Материал корпуса | цинковый сплав, кадмиевое покрытие | |
| Материал изолятора | неопрен UL94 V-0 | |
| Ресурс | 500 циклов | |
| Допустимые температуры | от -55 до 125 °C | |
| Герметичность | IP67 | |
| Вес, кг | 0.049 | |
| Тип соединения | резьбовое | |
| Артикулы изделия | MS3106E14S5S MS3106E-14S-5S IT3106E-14S-5S DS3106E-14S-5S 973106E-14S-5S IT3106F-14S-5S DS3106F-14S-5S 973106F-14S-5S | |
Файлы
Схема изделия, 34.81 КБ
ЭлектроХарактеристики.pdf
Файлы, 781.68 КБ
Amphenol.pdf
Файлы, 1.27 МБ
