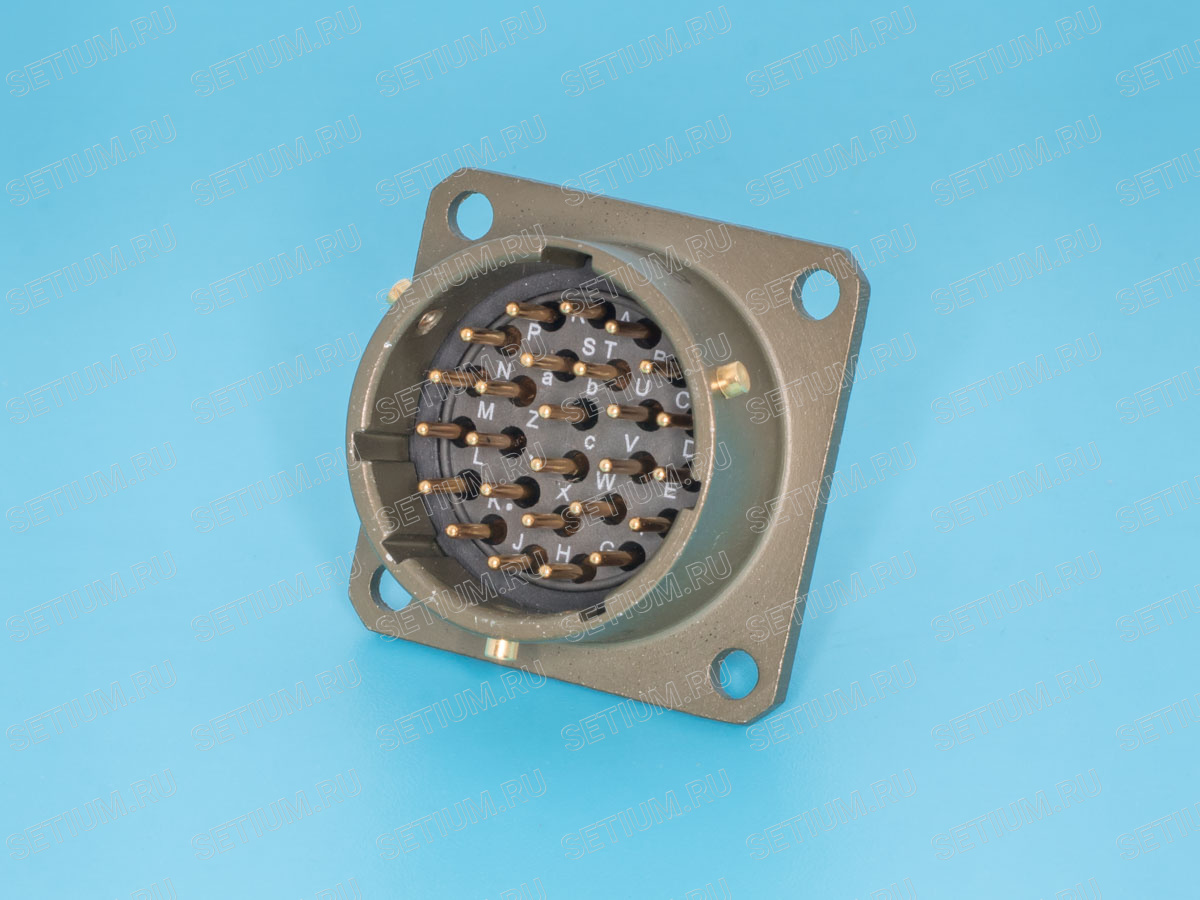

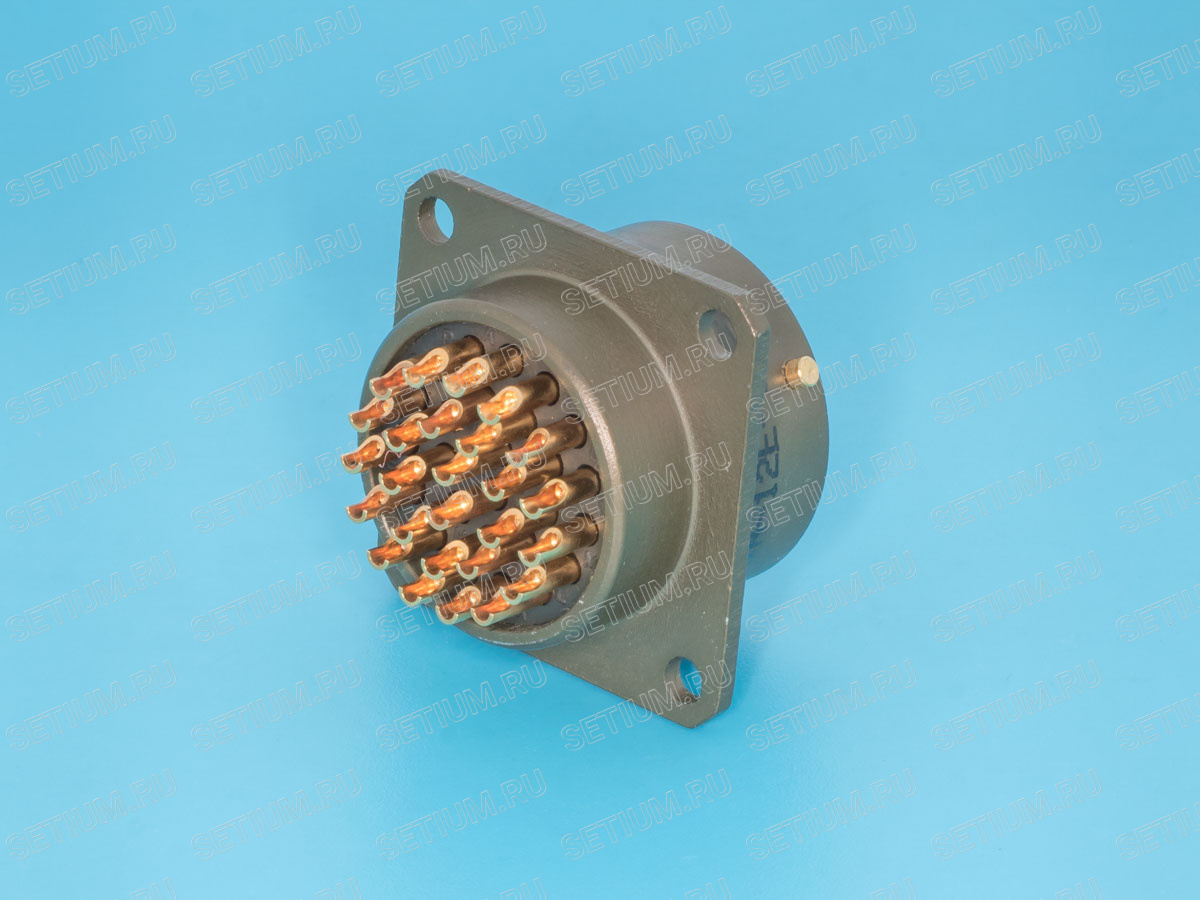

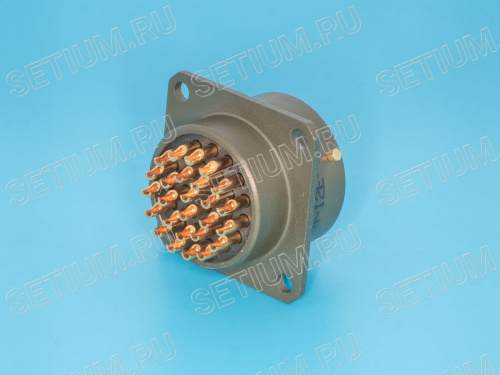

62IN-12E-16-26P Разъём Amphenol серии 62IN 26 контактов, вилка на блок
Описание товара:
Индустриальные соединители Amphenol стандарта MIL-C-26482, с байонетным соединением. Вилка на 26 контактов на панель/блок.
Характеристики:
Производитель
Артикул товара (модель устройства)
62IN-12E-16-26P
Код 1С
295-198
Разъём
62IN
Тип контактов
вилка
Тип установки
на панель/блок
Количество контактов
26
Цена изделия:
От 1 шт
7704.00 руб / шт
От 10 шт
7369.00 руб / шт
В корзинуЦена изделия:
От 1 шт
7704.00 руб / шт
От 10 шт
7369.00 руб / шт
Доставка по всей России
Любые способы оплаты
Магазин в центре Петербурга
Описание товара
Разъёмы серии 62IN производятся в соответствии со стандартом MIL-C-26482, Series I. Разъемы являются высокогерметичными и применяются для работы в сложных условиях окружающей среды. Благодаря типу соединения «байонет» ответные части разъемов легко соединяются путем поворота одного разъема относительно другого. Контакты разъемов состоят из латуни с покрытием из золота, что уменьшает количество потерь при передаче сигналов.
Ресурс разъемов 62IN составляет около 500 циклов подключения/отключения.
| Тип разъема | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | Y, мм | L, мм |
| 8 | 20.32 | 1.58 | 20.75 | 15.09 | 3.05 | 11.30 | 11.02 | 12.02 | 24.84 |
| 10 | 20.32 | 1.58 | 23.93 | 18.26 | 3.05 | 11.30 | 14.17 | 14.99 | 24.84 |
| 12 | 20.32 | 1.58 | 26.32 | 20.63 | 3.05 | 11.30 | 17.35 | 19.05 | 24.84 |
| 14 | 20.32 | 1.58 | 28.70 | 23.10 | 3.05 | 11.30 | 20.52 | 22.23 | 24.84 |
| 16 | 20.32 | 1.58 | 31.07 | 24.61 | 3.05 | 11.30 | 23.70 | 25.40 | 24.84 |
| 18 | 20.32 | 1.58 | 33.45 | 26.58 | 3.05 | 11.30 | 26.85 | 28.58 | 24.84 |
| 20 | 22.23 | 2.03 | 36.63 | 29.36 | 3.05 | 14.10 | 30.02 | 31.75 | 26.62 |
| 22 | 22.23 | 2.03 | 39.80 | 31.75 | 3.05 | 14.10 | 30.02 | 34.93 | 26.62 |
| 24 | 22.23 | 2.03 | 42.98 | 34.93 | 3.74 | 14.99 | 36.37 | 38.10 | 26.62 |
Схема изделия
Характеристики
| Все характеристики | ||
| Производитель | Amphenol | |
| Артикул товара (модель устройства) | 62IN-12E-16-26P | |
| Код 1С | 295-198 | |
| Разъём | 62IN | |
| Тип контактов | вилка | |
| Тип установки | на панель/блок | |
| Количество контактов | 26 | |
| Материал контактов | медный сплав, покрытие: золото | |
| Материал корпуса | алюминиевый сплав, кадмиевое покрытие | |
| Материал изолятора | неопрен UL94 V-0 | |
| Ресурс | 500 циклов | |
| Допустимые температуры | от -55 до 125 °C | |
| Герметичность | IP67 | |
| Вес, кг | 0.07 | |
| Тип соединения | байонетное | |
| Артикулы изделия | 62IN12E1626P 62GB-12E-16-26P 62IN 12E 16 26P MS 3112E-16-26P PT02E-16-26P | |
Файлы
Схема изделия, 27.71 КБ
ЭлектроХарактеристики.pdf
Файлы, 781.68 КБ
Контакты, напряжение и ток.pdf
Файлы, 76.22 КБ
62IN Series.pdf
Файлы, 481.45 КБ
