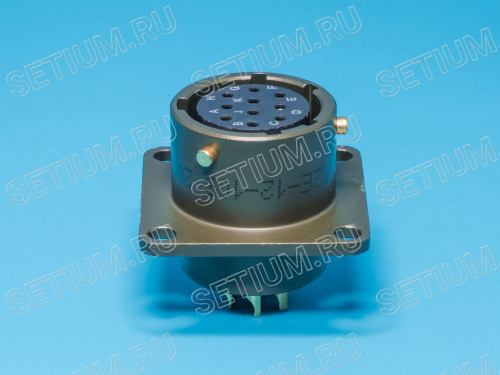

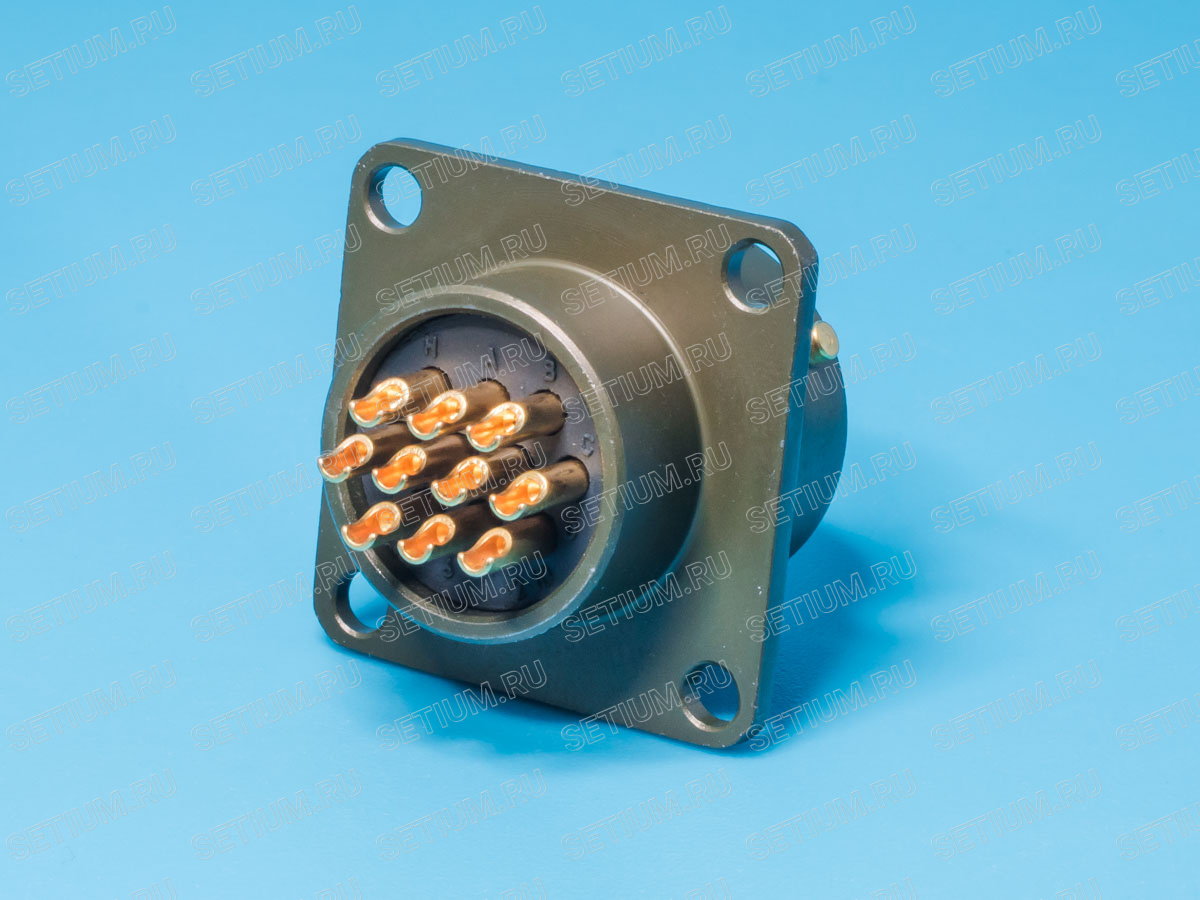

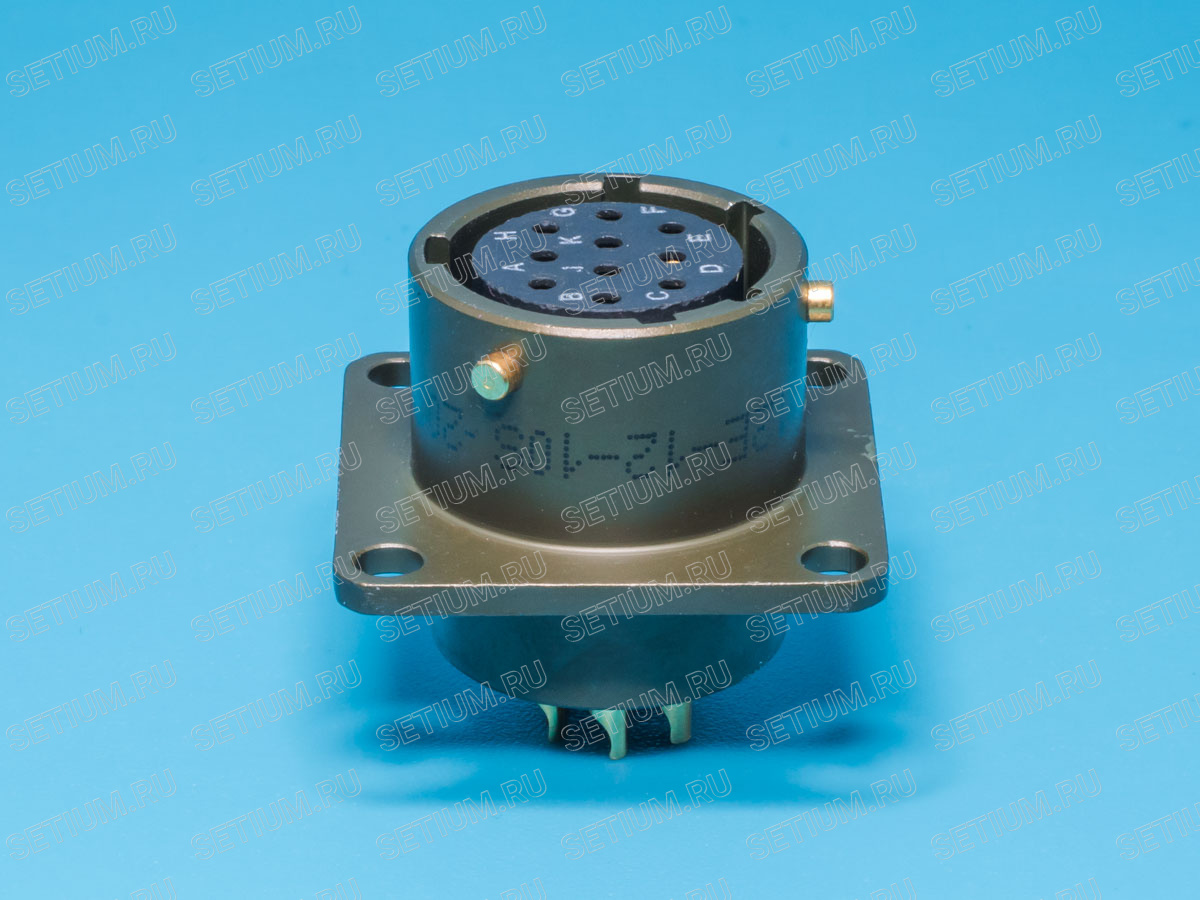

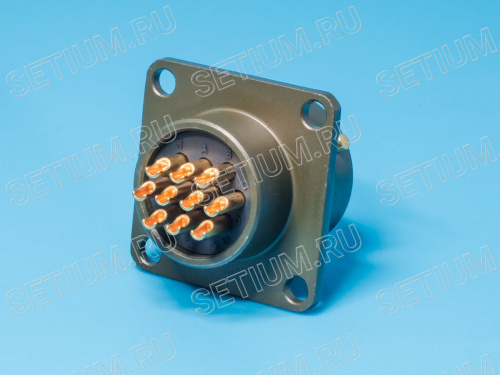

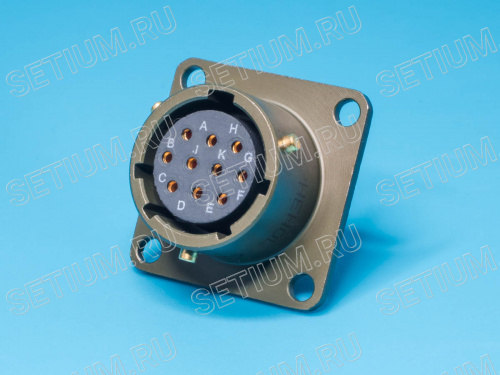

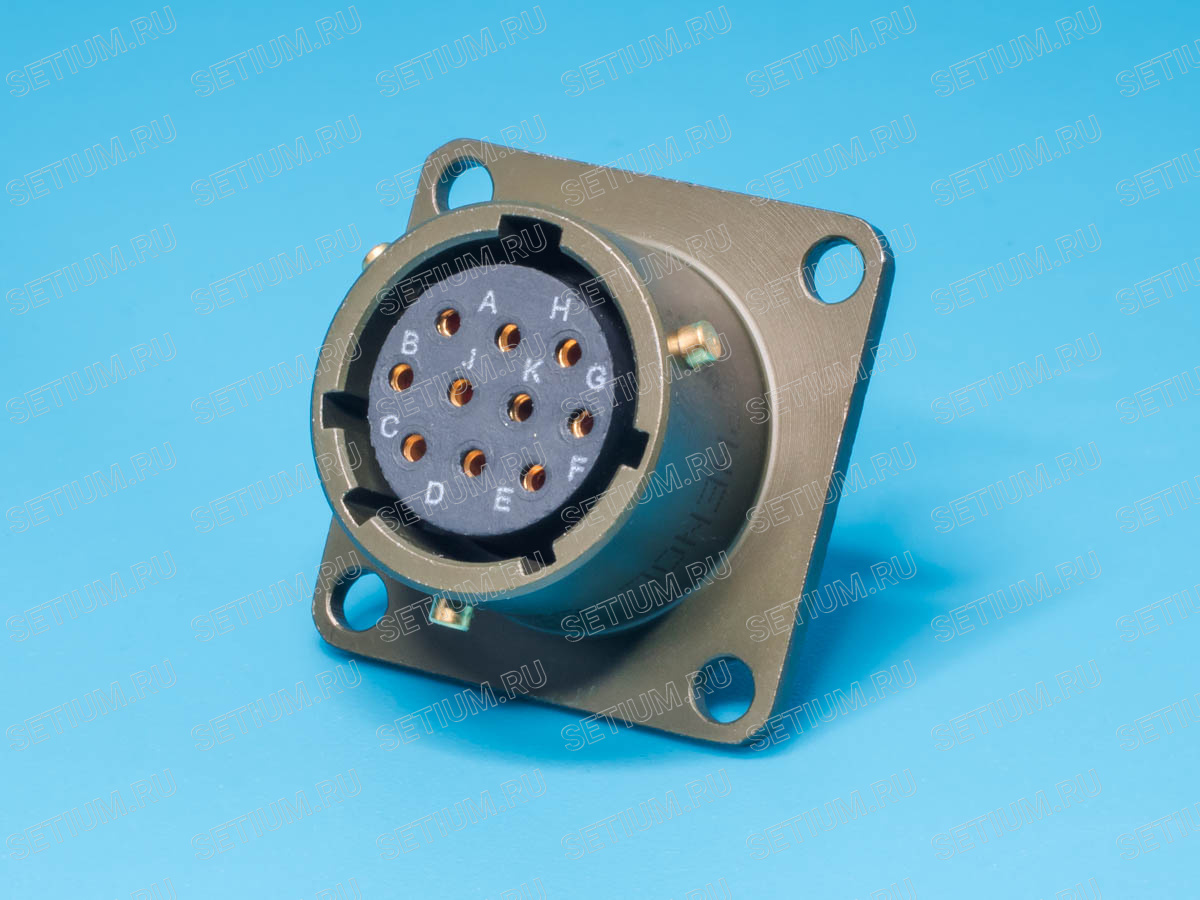

62IN-12E-12-10S Разъём Amphenol серии 62IN 10 контактов, розетка на блок
Описание товара:
Индустриальные соединители Amphenol стандарта MIL-C-26482, с байонетным соединением. Гнездо на 10 контактов на панель/блок.
Характеристики:
Производитель
Артикул товара (модель устройства)
62IN-12E-12-10S
Код 1С
295-126
Разъём
62IN
Тип контактов
розетка
Тип установки
на панель/блок
Количество контактов
10
Наличие:
Доступно к заказу
18 шт
Забрать сейчас
0 шт
Через 2-3 дня
18 шт
Цена изделия:
От 1 шт
3508.00 руб / шт
От 10 шт
3355.00 руб / шт
В корзинуНаличие:
Доступно к заказу
18 шт
Забрать сейчас
0 шт
Через 2-3 дня
18 шт
Цена изделия:
От 1 шт
3508.00 руб / шт
От 10 шт
3355.00 руб / шт
Доставка по всей России
Любые способы оплаты
Магазин в центре Петербурга
Описание товара
Разъёмы серии 62IN производятся в соответствии со стандартом MIL-C-26482, Series I. Разъемы являются высокогерметичными и применяются для работы в сложных условиях окружающей среды. Благодаря типу соединения «байонет» ответные части разъемов легко соединяются путем поворота одного разъема относительно другого. Контакты разъемов состоят из латуни с покрытием из золота, что уменьшает количество потерь при передаче сигналов.
Ресурс разъемов 62IN составляет около 500 циклов подключения/отключения.
| Тип разъема | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | Y, мм | L, мм |
| 8 | 20.32 | 1.58 | 20.75 | 15.09 | 3.05 | 11.30 | 11.02 | 12.02 | 24.84 |
| 10 | 20.32 | 1.58 | 23.93 | 18.26 | 3.05 | 11.30 | 14.17 | 14.99 | 24.84 |
| 12 | 20.32 | 1.58 | 26.32 | 20.63 | 3.05 | 11.30 | 17.35 | 19.05 | 24.84 |
| 14 | 20.32 | 1.58 | 28.70 | 23.10 | 3.05 | 11.30 | 20.52 | 22.23 | 24.84 |
| 16 | 20.32 | 1.58 | 31.07 | 24.61 | 3.05 | 11.30 | 23.70 | 25.40 | 24.84 |
| 18 | 20.32 | 1.58 | 33.45 | 26.58 | 3.05 | 11.30 | 26.85 | 28.58 | 24.84 |
| 20 | 22.23 | 2.03 | 36.63 | 29.36 | 3.05 | 14.10 | 30.02 | 31.75 | 26.62 |
| 22 | 22.23 | 2.03 | 39.80 | 31.75 | 3.05 | 14.10 | 30.02 | 34.93 | 26.62 |
| 24 | 22.23 | 2.03 | 42.98 | 34.93 | 3.74 | 14.99 | 36.37 | 38.10 | 26.62 |
Схема изделия
Характеристики
| Все характеристики | ||
| Производитель | Amphenol | |
| Артикул товара (модель устройства) | 62IN-12E-12-10S | |
| Код 1С | 295-126 | |
| Разъём | 62IN | |
| Тип контактов | розетка | |
| Тип установки | на панель/блок | |
| Количество контактов | 10 | |
| Материал контактов | латунь, покрытие: золото | |
| Материал корпуса | алюминиевый сплав, кадмиевое покрытие | |
| Материал изолятора | неопрен UL94 V-0 | |
| Ресурс | 500 циклов | |
| Допустимые температуры | от -55 до 125 °C | |
| Герметичность | IP67 | |
| Вес, кг | 0.0154 | |
| Тип соединения | байонетное | |
Файлы
Схема изделия, 27.71 КБ
ЭлектроХарактеристики.pdf
Файлы, 781.68 КБ
62IN Series.pdf
Файлы, 481.45 КБ
