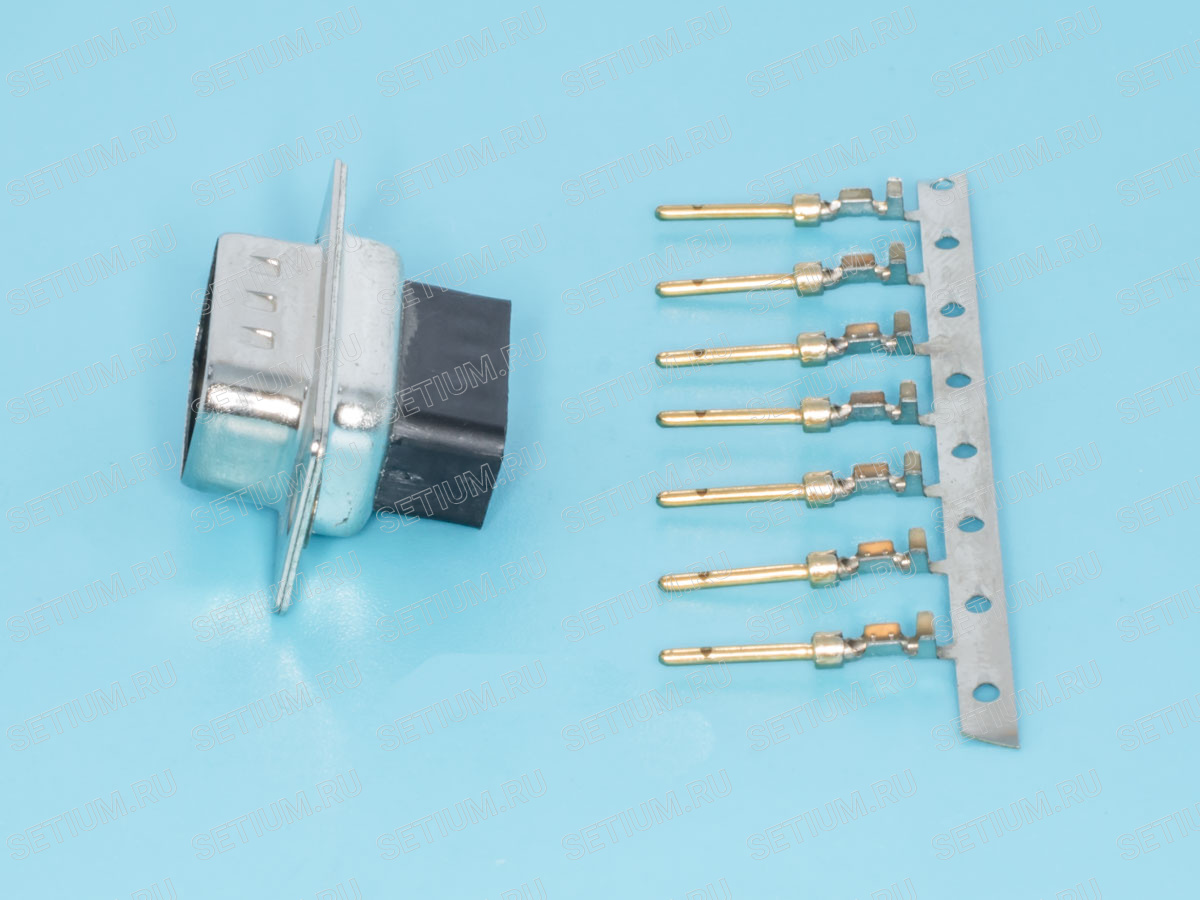

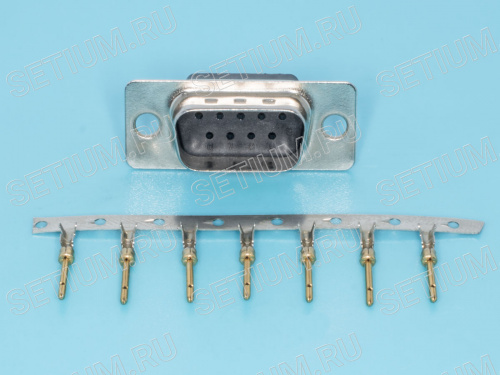

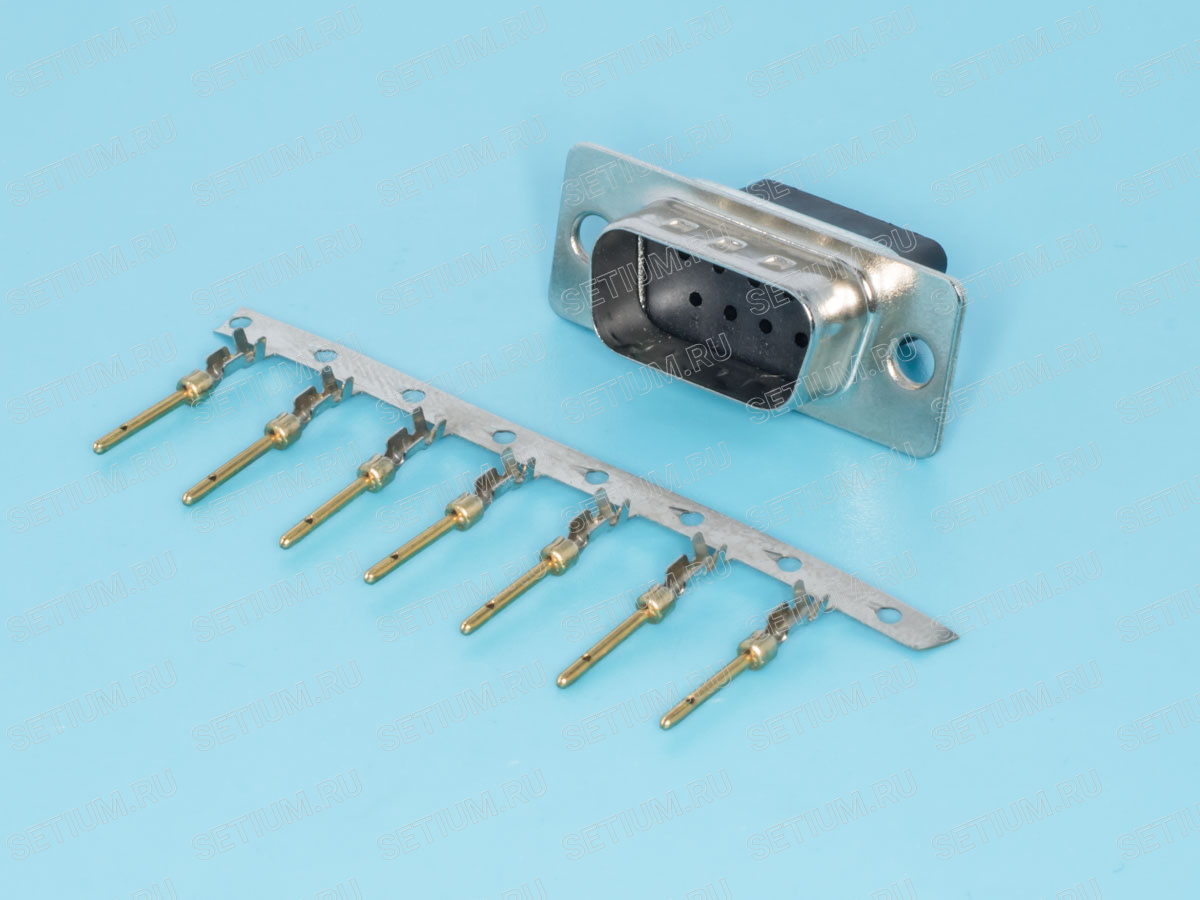

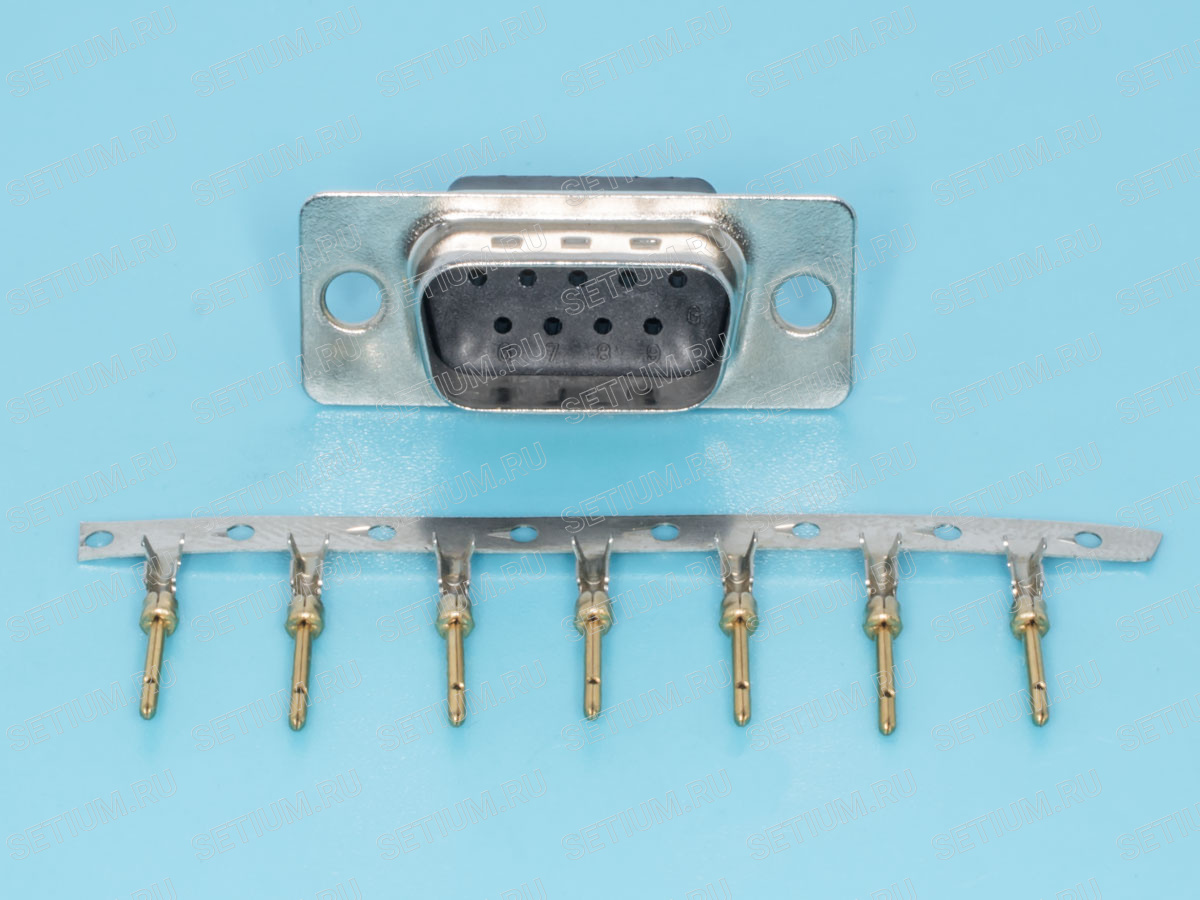

DC-9M Разъем D-SUB 9 контактов, вилка на кабель, обжимные контакты
Описание товара:
Разъем D-SUB 9 pin (папа), для монтажа на кабель методом обжима контактов.
Характеристики:
Страна
Тайвань (Китай)
Артикул товара (модель устройства)
DC-9M
Код 1С
005-149
Разъём
D-SUB
Тип контактов
вилка
Тип установки
на кабель
Количество контактов
9
Цена изделия:
В корзинуЦена изделия:
Доставка по всей России
Любые способы оплаты
Магазин в центре Петербурга
Описание товара
Разъемы серии D-SUB используются в компьютерных, телекоммуникационных и других сетях, и применяются как для передачи данных, так и для питания. Форма корпуса, напоминающего латинскую литеру D, исключает некорректное соединение ответных частей. Разъемы D-Sub бывают обычной плотности - имеют 9…50 контактов, и повышенной плотности – 15...78 контактов, которые располагаются в разъеме в 2, 3 или 4 ряда. Разъемы на кабель выпускаются с различными типами монтажа: на кабель под пайку -DB, под обжим - DC, зажимные на шлейф -DI, разъемы для быстрого монтажа – DBI.
| Артикул | A | B | C | D | E | F |
| DC-9M | 16.9 | 25.0 | 30.9 | 12.55 | 17.3 | 8.3 |
Схема изделия
Характеристики
| Все характеристики | ||
| Страна | Тайвань (Китай) | |
| Артикул товара (модель устройства) | DC-9M | |
| Код 1С | 005-149 | |
| Разъём | D-SUB | |
| Тип контактов | вилка | |
| Тип установки | на кабель | |
| Количество контактов | 9 | |
| Способ монтажа | обжим | |
| Материал контактов | фосф. бронза, золото поверх никеля | |
| Материал корпуса | сталь, покрытая цинком или оловом | |
| Материал изолятора | полистирол, усиленный стекловолокном UL94 V-0 | |
| Предельный ток, А | 1 | |
| Предельное напряжение, В | 500 | |
| Сопротивление изолятора (не менее МОм) | 500 | |
| Сопротивление контакта (не более Ом) | 0.003 | |
| Допустимые температуры | от -40 до 70 °C | |
| Вес, кг | 0.00448 | |
Файлы
Схема изделия, 3.78 КБ
